案例丨某銀行安全用電云平臺實際應用效果
發布日期：2022-02-09 09:13
發布人：admin
1.項目基本情況

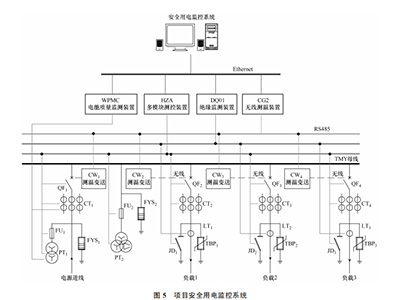

本項目為長沙某人民銀行配電室安全用電云平臺工程，配電設備由1套電源進線柜，1套母線PT柜及3套負載控制柜組成。平臺采用單電源供電，負載包括2臺電力變壓器及1臺電動機。為確保電源正常供電及負載的穩定可靠運行，減少停電及用電安全事故損失，特在原有設備基礎上配置安科瑞安全用電云平臺，如圖5所示。
2.功能實現
該安全用電云平臺實現了設備投運前安全檢測、用電運行中的安全監控及用電故障的安全分析與策略輸出。
進線電源接入到TMY母線前，WPMC電能質量監測裝置通過PT1電壓互感器監測供電源質量，DQ01絕緣監測裝置檢測線路及開關設備絕緣水平，滿足送電要求時，安全用電云平臺下發合閘命令至HZA多模塊測控裝置，將QF1斷路器合閘，母線系統受電。
母線電源輸出到負載前，DQ01絕緣監測裝置需要通過LT1、LT2或LT3零序CT檢測線路及開關設備絕緣水平,滿足安全要求時，云平臺通過HZA多模塊測控裝置，將對應QF2、QF2或QF3斷路器合閘，負載安全受電運行。
負載正常運行過程中，安全用電云平臺通過CG2無線測溫裝置實時在線監測各斷路器進出線樁頭的溫度，當溫度超過設定值或三相不平衡等異常情況時，HZA測控裝置分斷對應故障回路。
同時云平臺也通過PT2母線PT、CT1—CT4回路電流互感器實時監測電源質量及負載運行參數狀態，DQ01絕緣監測裝置監測每一回路的線路及設備的絕緣水平，云平臺不斷統計與分析，及時發現隱患，通過HZA測控裝置隔離相應故障回路。
當不可控因素引起用電安全事故發生后，安全用電云平臺首先發出報警，分斷斷路器隔離對應故障點，并作出安全維修處理策略。
4.3 監控效果
與之前的用電安全狀況對比，人民銀行通過配置安全用電云平臺起到明顯的安全監控效果，不僅降低了用電安全事故頻率，減少了安全事故損失，而且確保了設備的正?？煽窟\行。主要體現在：
1）之前平均每月1～2次的系統送電線路或設備故障，通過預先安全檢測并排除后，基本可靠投運。
2）設備運行中，過去經常出現因某一變壓器或電動機故障，引起線路與設備燒毀，并造成整個配電系統停電，通過配置安全用電云平臺后，設備與線路的安全隱患預先發現并隔離，杜絕了安全事故的發生并保證了其他負載的正常運行。故障回路修復后需再次通過安全檢測才能接入母線系統。
3）隱患回路排查及安全事故處理，從過去的人為盲目低效進行，在安全用電云平臺提供的策略指導下，變得更加高效、有的放矢，也降低了相關費用。
