創新丨一種基于SIM900的GPRS電能表遠程預付費采集模塊設計與應用
發布日期：2022-03-01 16:17
發布人：admin
隨著計算機系統應用的普及，國內電能計量抄表領域，已經逐步進入自動抄表時代。電力公司對于居民用戶的電能抄表，更多使用采集主站-智能集中器/采集終端-遠程預付費系統的部署結構。
但對于高等學校、大型工礦等企事業單位，能夠使用帶遠程預付費功能的GPRS三相智能電能表，并直接對聯采集主站，其結構和成本更加優越。
針對電力公司GPRS三相智能電能表的應用，安科瑞設計了采用SIM900A并配合ARM Coretex-M3處理器的遠程數據采集模塊。采集模塊集成了Q/GDW1376.1-2013主站上行協議和電能表DL/T645-2007下行協議，能夠對接采集主站并抄收電能表數據。
遠程預付費采集模塊實現了完整的電能表數據采集、遠程費控、異常預警，以及相關的數據存儲、協議處理，具備了國網采集終端的必要功能。

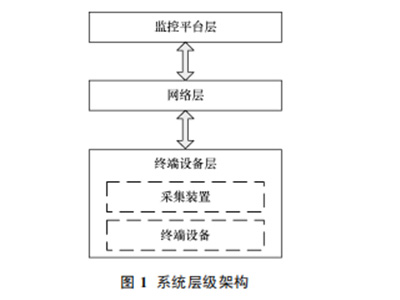

采集模塊總體結構：
GPRS電能表遠程預付費采集模塊由SIM900A通信子模塊、STM32F103RC處理器及其RTX實時操作系統組成。
上行通道為一路支持1376.1的GPRS鏈路；維護通道為38KHz的紅外接口；下行通道具備一路本地UART抄表接口和一路擴展的RS485抄表接口，其中本地基表的測量點定義為pn0，擴展抄表接口的測量點定義為pn1-15，即遠程采集模塊具備抄收16個測量點的能力。
硬件設計：
STM32F103RC的運行頻率72MHz，并具備90DMIPS的處理性能，其集成SPI、I2C、UART等高性能工業標準接口，內嵌了可使用外部獨立32.768KHz晶體振蕩器的日歷RTC，以及包括多達7個定時器、2個12位ADC模數轉換器和支持ISO7816串行接口等標準外設，可以滿足多種工業儀表的應用。
遠程預付費采集模塊的核心板主要由STM32F103RC和32Mbit的支持高速存儲操作的SPI接口DataFlash AT45DB321D構成，并使用了STM32內嵌的RTC日歷時鐘，其中RTC由獨立的32.768KHz晶振提供時基，且由鋰電池提供備用供電。
SIM900A通信子模塊的GSM/GPRS工作頻率為850/900/1800/1900MHz，它采用工業標準接口，可以低功耗地實現語音、數據和SMS的傳輸。SIM900A內嵌了TCP/IP協議，并可以使用UART異步串口與STM32主機MCU通信，這使得GPRS子模塊和STM32主MPU之間的互聯十分簡單。
