常熟集宿區宿舍遠程預付費系統的設計與應用
發布日期：2022-05-09 17:40
發布人：admin
本項目是安科瑞為常熟集宿區宿舍設計一套智能用電計量管理系統，本系統主是針本對商戶用電的性質，實現商戶用電的智能化管理，本項目用電采用一戶一預付費形式進行集中管理。通訊管理機通過RS485總線采集所有終端電能計量?jī)x表的數據。
通訊管理機將數據通過由光纖組成的網絡將數據傳輸至中心管理計算機。系統管理軟件對數據進行存儲、處理，形成物業管理方需要的圖形、文字等形式的文件，以此實現整個項目商戶用電的智能化管理。
系統方案：
安科瑞Acrel-3200遠程預付費系統根據常熟集宿區宿舍項目實際情況進行組網設計，預付費電表安裝于宿舍樓共計4臺ADF300-III-36D(12S)。遠程預付費售電管理系統設置在辦公室，通過光纜連接。整體網絡結構：站控管理層、網絡通訊層和現場設備層。

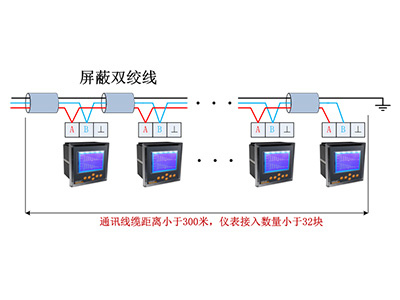

現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業服務器、顯示器、UPS電源、打印機等設備。監控系統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
安科瑞能提供的產品：
①預付費儀表
1）一戶一表
DTSY1352-NK為內控預付費儀表，80A以內直接接入，超過80A可以配和帶分勵脫口功能斷路器二次控制。
2）一表多戶
ADF300系列內控型多回路儀表，主要適用于小用電量商戶，學生宿舍等，60A以內可以直接接入，如超過60A需要用DTSY1352-NK預付費儀表，此款儀表III型可接入36路單相或12路三相，或單三相混合形式，但不超過36相，此款儀表I型是12路單相或4路三相。
3）預付費水表
預付費水表可接入第三方閥控水表，實現客戶用水預付費管理。
②軟件
安科瑞遠程預付費系統實時監測商戶用電、用水情況，即時顯示商戶戶費用情況，系統可以預設報警值，在剩余電量到達報警值可以發送短信給商戶，提示及早充值，如客戶未及時充值，剩余電量為0時通過現場預付費儀表自動分閘。具體功能見軟件介紹。
③維保
安科瑞總部位于上海嘉定，在全國主要城市都配有技術人員及售后人員。如有需求可以保證2小時內回應，必要時24小時以內派人現場處理。
系統功能：
整個系統軟件設計分為三個大塊，分別是集中抄表服務系統，遠程預付費電能管理系統，以及用戶查詢系統。
集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費系統包含所有開戶、售電、遙控及報表功能；用戶查詢機系統用于商鋪查詢個人信息、充值和用電情況；另外還可配置手機端查詢網站，可用于商鋪用戶在手機網站終端上實時查詢個人信息、充值、遠程控制及每日用電情況，如果條件滿足，還支持用戶使用支付寶銀聯等方式遠程自助購電。
